  • cap.jpg

قبعة

يتم استخدام الغطاء لإغلاق نهاية مفتوحة من الأنبوب.
  • إسم المنتج： قبعة

الفئة:

تركيب الأنابيب

البريد الإلكتروني:

sales@pengdapipe.com

الحصول على عرض أسعار
أيضا مثل
  • وصف

  • الرسومات الفنية

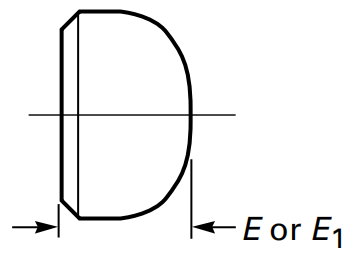

    رسم قياسي للأغطية.

    يستخدم الغطاء لإغلاق نهاية مفتوحة من الأنبوب. في هندسة الأنابيب، يتم لحام الغطاء المصنوع وفقًا لمعيار ASME B16.9 إلى النهاية ولا يحتاج إلى أن يُدرج في بعد الطول لامتداد الأنبوب.

    الأبعاد

    NPSO.D
    مم
    بوصة    		E [ملاحظة(1)]
    مم
    بوصة    		E
    مم
    بوصة    		E1 [ملاحظة(2)]
    مم
    بوصة
    1/221.3
    0.84    		25
    1.00    		4.57
    0.18    		25
    1.00
    3/426.7
    1.05    		25
    1.00    		3.81
    0.15    		25
    1.00
    133.4
    1.32    		38
    1.50    		4.57
    0.18    		38
    1.50
    1-1/442.2
    1.66    		38
    1.50    		4.83
    0.19    		38
    1.50
    1-1/248.3
    1.90    		38
    1.50    		5.08
    0.20    		38
    1.50
    260.3
    2.38    		38
    1.50    		5.59
    0.22    		44
    1.75
    2-1/273.0
    2.88    		38
    1.50    		7.00
    0.28    		51
    2.00
    388.9
    3.50    		51
    2.00    		7.62
    0.30    		64
    2.50
    3-1/2101.6
    4.00    		64
    2.50    		8.13
    0.32    		76
    3.00
    4114.3
    4.50    		64
    2.50    		8.64
    0.34    		76
    3.00
    5141.3
    5.56    		76
    3.00    		9.65
    0.38    		89
    3.50
    6168.3
    6.62    		89
    3.50    		10.92
    0.43    		102
    4.00
    8219.1
    8.62    		102
    4.00    		12.70
    0.50    		127
    5.00
    10273.0
    10.75    		127
    5.00    		12.70
    0.50    		152
    6.00
    12323.8
    12.75    		152
    6.00    		12.70
    0.50    		178
    7.00
    14355.6
    14.00    		165
    6.00    		12.70
    0.50    		191
    7.50
    16406.4
    16.00    		178
    7.00    		12.70
    0.50    		203
    8.00
    18457.0
    18.00    		203
    8.00    		12.70
    0.50    		229
    9.00
    20508.0
    20.00    		229
    9.00    		12.70
    0.50    		254
    10.00
    22559.0
    22.00    		254
    10.00    		12.70
    0.50    		254
    10.00
    24610.0
    24.00    		267
    10.50    		12.70
    0.50    		305
    12.00
    26660.0
    26.00    		267
    10.50    		……
    28711.0
    28.00    		267
    10.50    		……
    30762.0
    30.00    		267
    10.50    		……
    32813.0
    32.00    		267
    10.50    		……
    34864.0
    34.00    		267
    10.50    		……
    36914.0
    36.00    		267
    10.50    		……
    38965.0
    38.00    		305
    12.00    		……
    401016.0
    40.00    		305
    12.00    		……
    421067.0
    42.00    		305
    12.00    		……
    441118.0
    44.00    		343
    13.50    		……
    461168.0
    46.00    		343
    13.50    		……
    481219.0
    48.00    		343
    13.50    		……

    *NPS: الحجم الاسمي للأنبوب؛ O.D: القطر الخارجي عند الحافة؛ E: الطول[ملاحظة(1)]; E1: سمك الجدار المحدد للطول؛ E: الطول[ملاحظة(2)].

    *ملاحظات:
    (1) ينطبق الطول E على السماكة التي لا تتجاوز تلك المذكورة في العمود "سمك الجدار المحدد للطول، E."
    (2) ينطبق الطول E على السماكة التي تزيد عن تلك المذكورة في العمود "سمك الجدار المحدد للطول، E" للأحجام NPS 24 وأصغر. بالنسبة للأحجام NPS 26 وأكبر، يجب أن يكون الطول E بالاتفاق بين الشركة المصنعة والمشتري.
