وصف المنتج

تتميز الحواف القابلة للانزلاق بوجود محور منخفض لأن الأنبوب ينزلق داخل الحافة قبل اللحام. يتم لحامها من الداخل والخارج لتوفير قوة كافية ومنع التسرب. جميع الحواف القابلة للانزلاق مثقوبة قليلاً أكبر من القطر الخارجي للأنبوب المطابق. يفضلها العديد من المستخدمين على الحواف الملحومة بسبب تكلفتها الأولية المنخفضة، ولكن تكلفة التركيب النهائية ربما لا تكون أقل بكثير من تكلفة الحافة الملحومة بسبب اللحام الإضافي المعني.

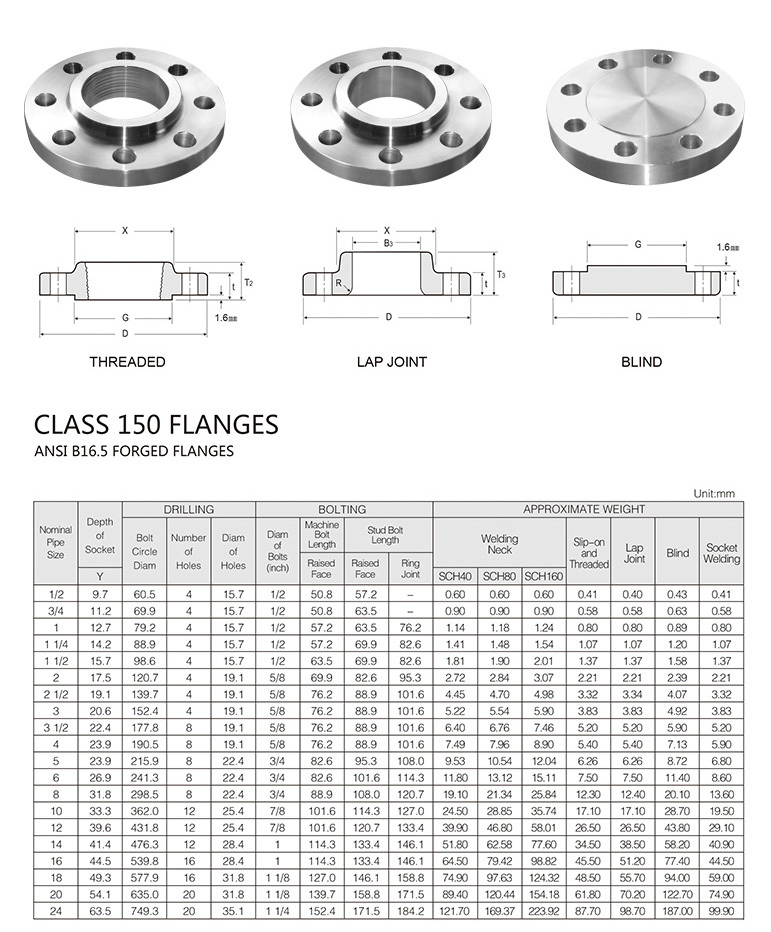

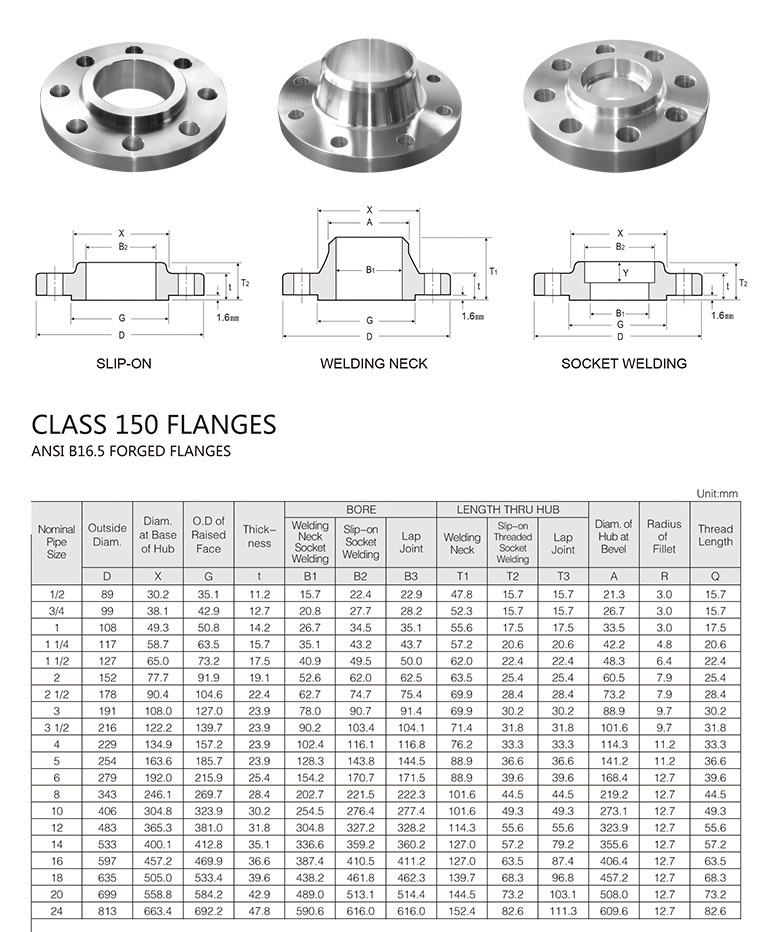

فئة 150 رطل حافة

ملاحظات

(1) بالنسبة لـ 'البور' (B1) بخلاف سمك الجدار القياسي.

(2) سيتم تزويد حواف الفئة 150 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار 0.06" (1.6 مم)، والذي يتم تضمينه في 'السمك' (t) و 'الطول عبر المحور' (T1)، (T2).

(3) بالنسبة للحواف القابلة للانزلاق، والمزودة بالخيوط، ولحام المقابس وحواف الوصلات المتداخلة، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود 7 درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) عمق المقبس (Y) مغطى بواسطة ANSI B16.5 فقط في الأحجام حتى 3 بوصات، وما فوق 3 بوصات يكون حسب خيار الشركة المصنعة.

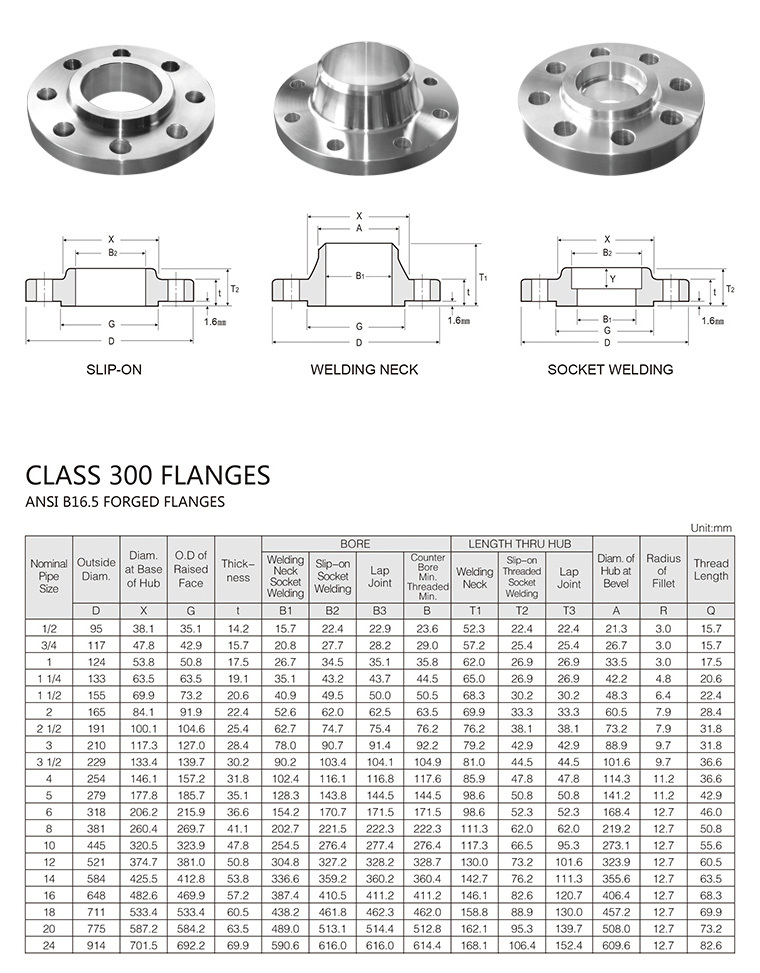

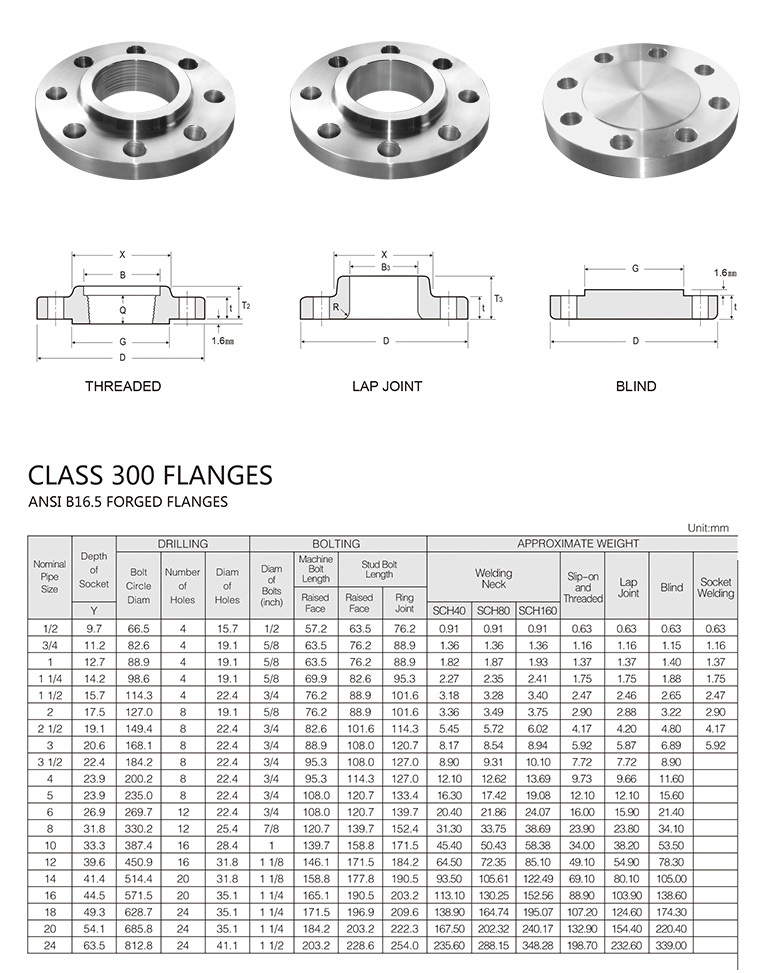

فئة 300 رطل حافة

ملاحظات

(1) بالنسبة لـ 'البور' (B1) بخلاف سمك الجدار القياسي.

(2) سيتم تزويد حواف الفئة 300 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار 0.06" (1.6 مم)، والذي يتم تضمينه في 'السمك' (t) و 'الطول عبر المحور' (T1)، (T2).

(3) بالنسبة للحواف القابلة للانزلاق، والمزودة بالخيوط، ولحام المقابس وحواف الوصلات المتداخلة، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود 7 درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) عمق المقبس (Y) مغطى بواسطة ANSI B16.5 فقط في الأحجام حتى 3 بوصات، وما فوق 3 بوصات يكون حسب خيار الشركة المصنعة.

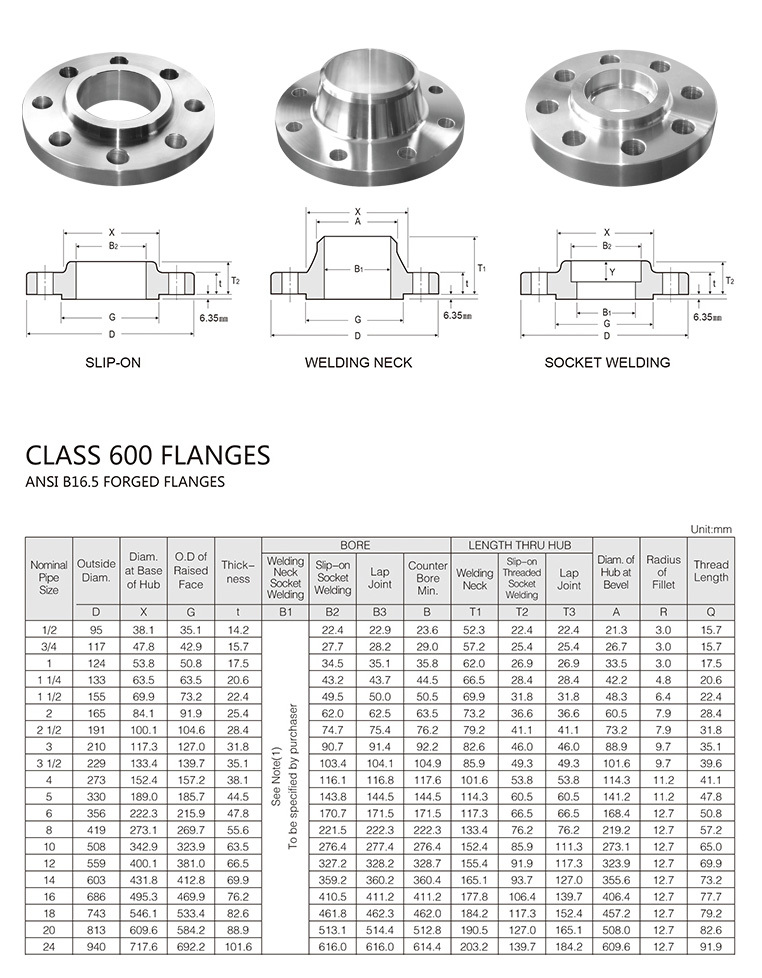

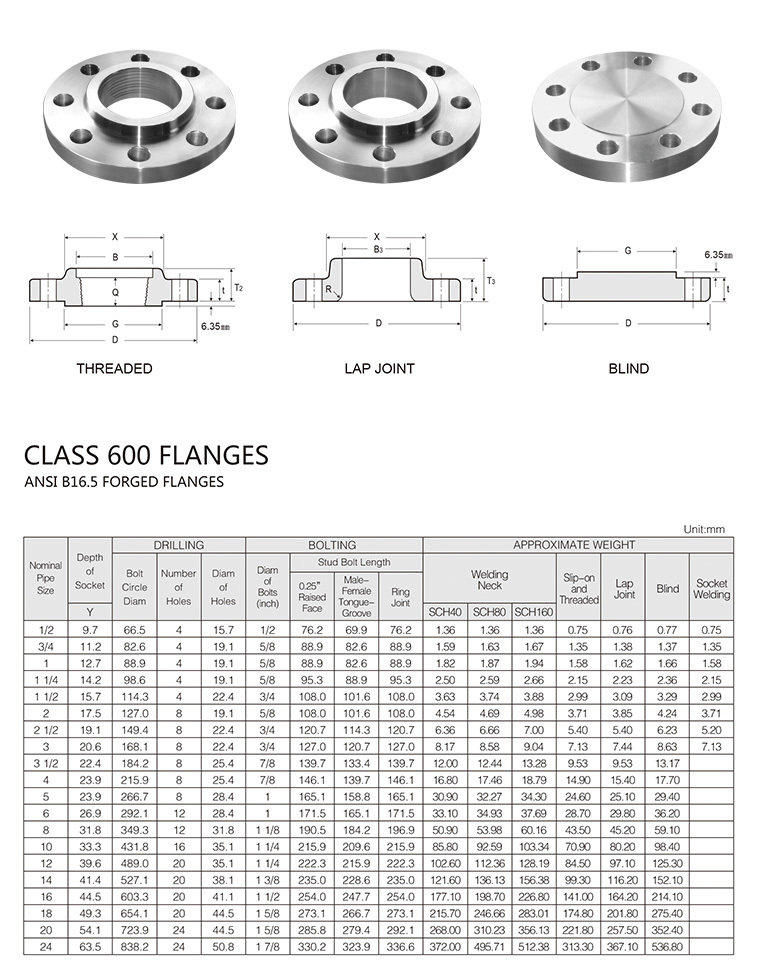

فئة 600 رطل حافة

ملاحظات

(1) بالنسبة لقطر الأنابيب الداخلي (المطابق لـ 'البور' (B1) لحواف الرقبة الملحومة).

(2) سيتم تزويد حواف الفئة 600 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار 0.25" (6.35 مم)، والذي يتم تضمينه في 'السمك' (t) و 'الطول عبر المحور' (T1)، (T2).

(3) بالنسبة للحواف القابلة للانزلاق، والمزودة بالخيوط وحواف الوصلات المتداخلة، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود 7 درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) أبعاد الأحجام من 1/2" إلى 31/2" هي نفسها كما في حواف الفئة 400.

(7) عمق المقبس (Y) مغطى بواسطة ANSI B16.5 فقط في الأحجام حتى 3 بوصات، وما فوق 3 بوصات يكون حسب خيار الشركة المصنعة.

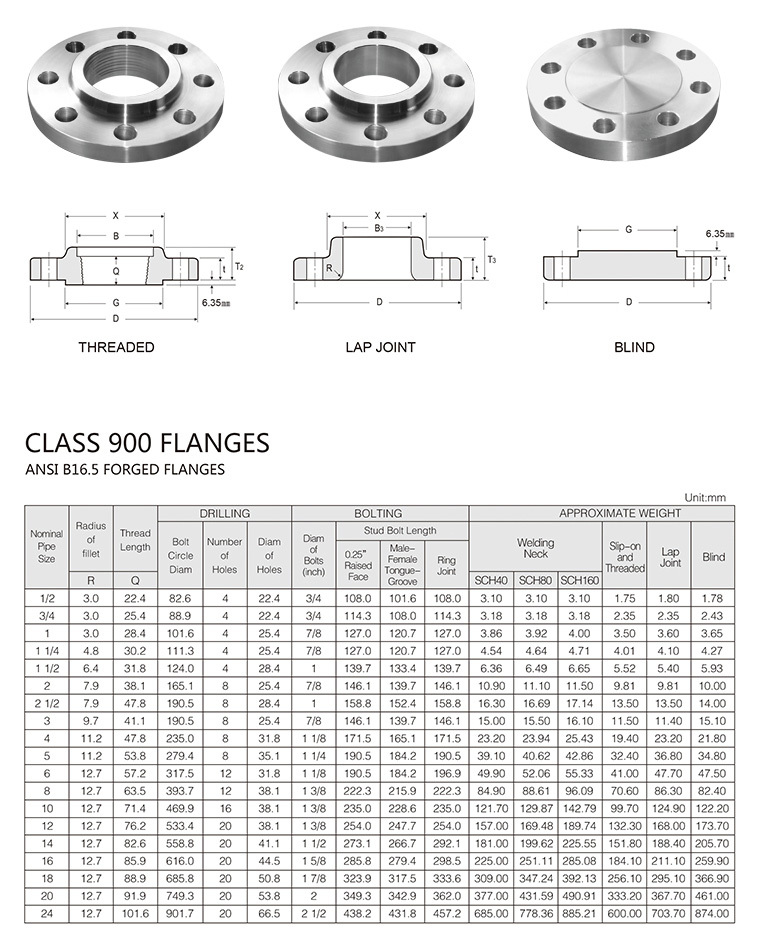

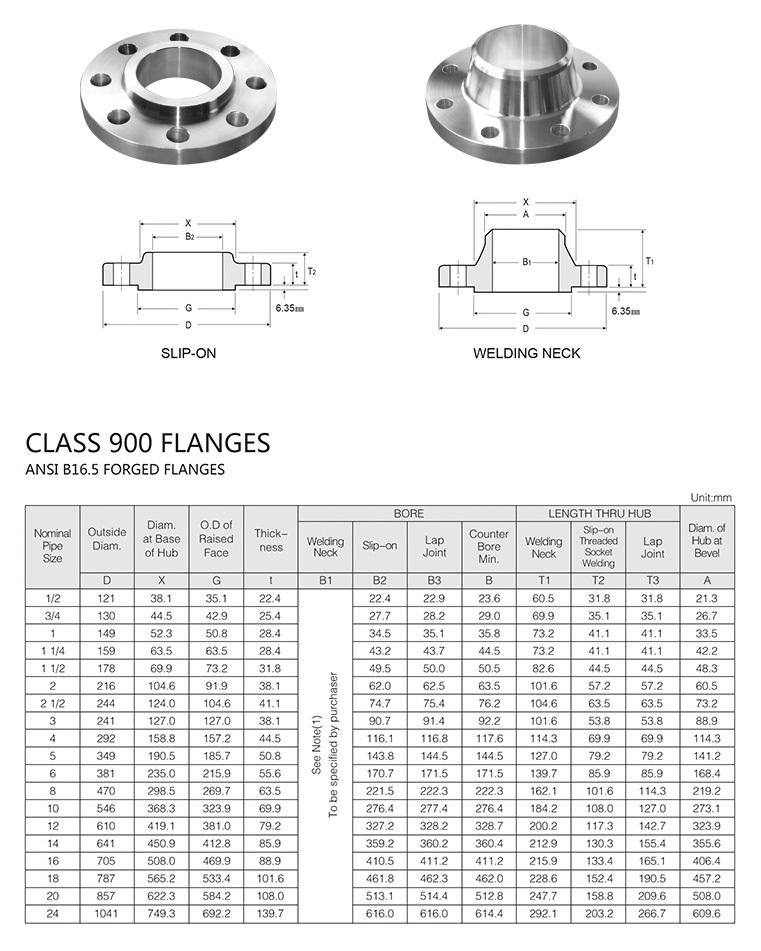

فئة 900 رطل حافة

ملاحظات

(1)بالنسبة لقطر الأنابيب الداخلي (المطابق لـ 'البور' (B1) لحواف الرقبة الملحومة).

(2) سيتم تزويد حواف الفئة 900 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار 0.25" (6.35 مم)، والذي يتم تضمينه في 'السمك' (t) و 'الطول عبر المحور' (T1)، (T2).

(3) بالنسبة للحواف القابلة للانزلاق، والمزودة بالخيوط، وحواف الوصلات المتداخلة، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود 7 درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) أبعاد الأحجام من 1/2" إلى 21/2" هي نفسها كما في حواف الفئة 1500.

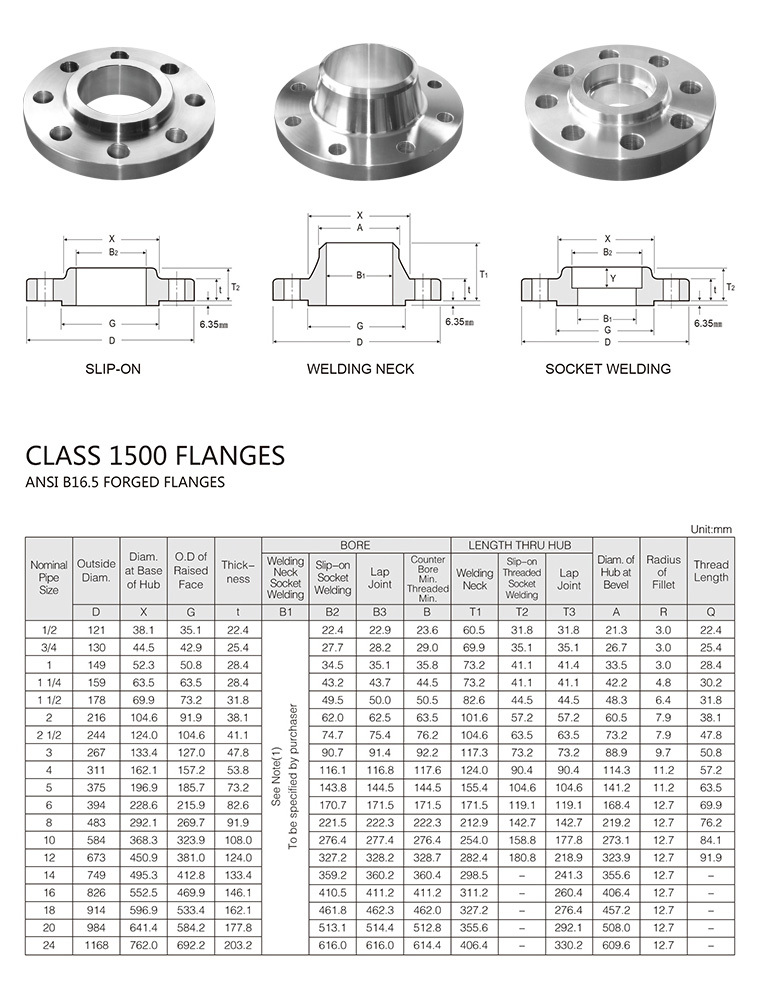

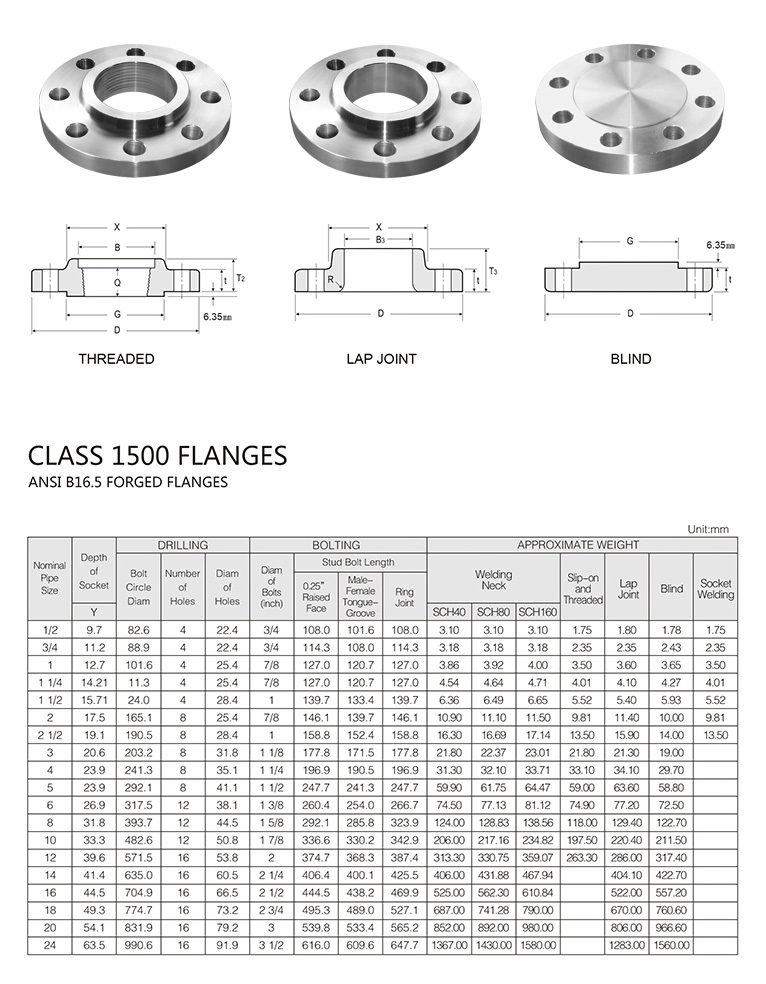

فئة 1500 رطل حافة

ملاحظات

(1)بالنسبة لقطر الأنابيب الداخلي (المطابق لـ 'البور' (B1) لحواف الرقبة الملحومة).

(2) سيتم تزويد حواف الفئة 1500 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار 0.25" (6.35 مم)، والذي لا يتم تضمينه في 'السمك' (t) و 'الطول عبر المحور' (T1)، (T2).

(3) بالنسبة للحواف القابلة للانزلاق، والمزودة بالخيوط وحواف الوصلات المتداخلة ولحام المقابس، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود سبع درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) أبعاد الأحجام من 1/2" إلى 21/2" هي نفسها كما في حواف الفئة 900.

(7) عمق المقبس (Y) مغطى بواسطة ANSI B16.5 فقط في الأحجام حتى بوصتين ونصف، وما فوق ذلك يكون حسب خيار الشركة المصنعة.

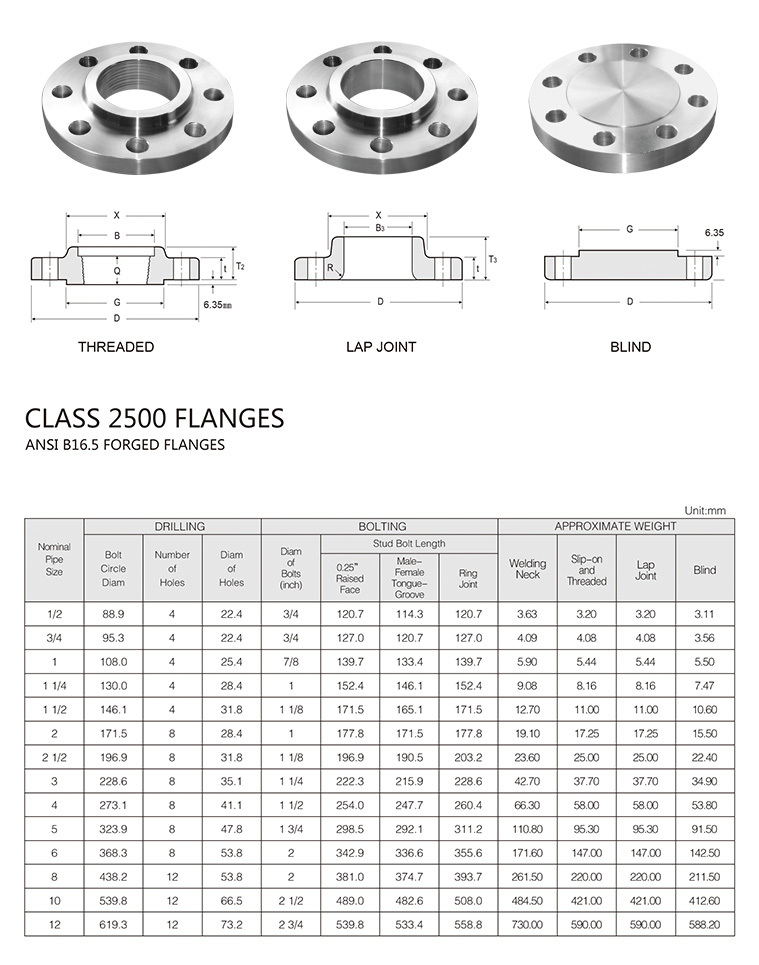

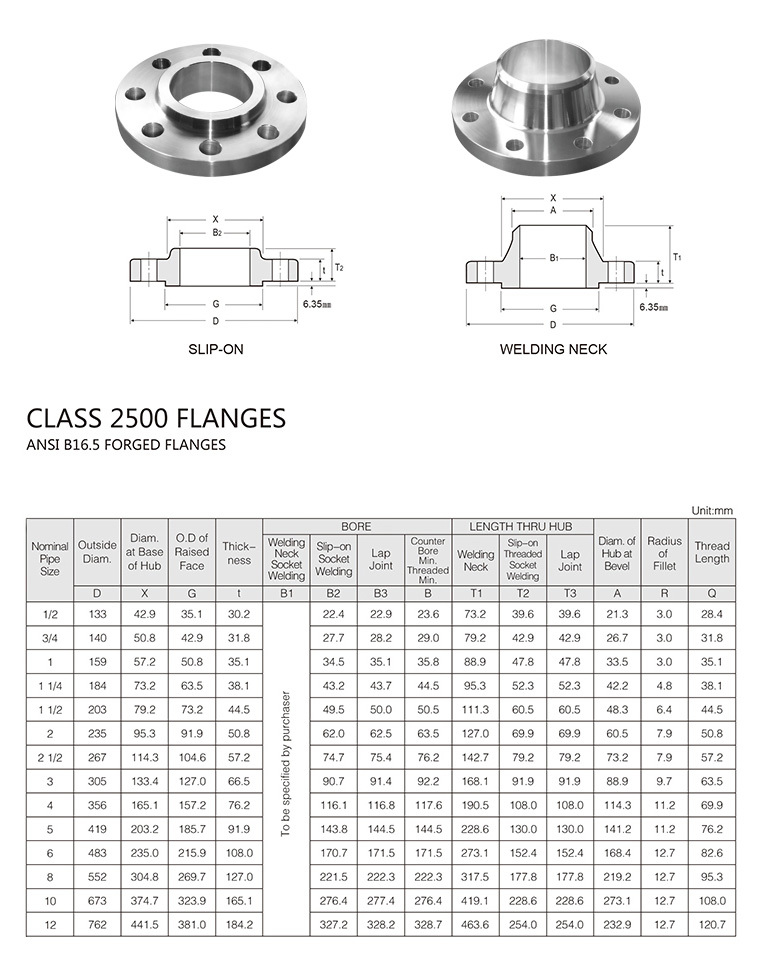

فئة 2500 رطل حافة

ملاحظات

(1)بالنسبة لقطر الأنابيب الداخلي (المطابق لـ 'البور' (B1) لحواف الرقبة الملحومة.).

(2) سيتم تزويد حواف الفئة2500 باستثناء حواف الوصلات المتداخلة بوجه مرتفع بمقدار0.25"(6.35مم)، والذي يتم تضمينه في السمك(t) و 'الطول عبر المحور' (T1)،(T2).

(3) بالنسبة للحواف القابلة للانزلاق والمزودة بالخيوط وحواف الوصلات المتداخلة، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مائلًا ضمن حدود سبع درجات.

(4) يمكن أن تصنع الحواف العمياء بنفس المحور المستخدم للحواف القابلة للانزلاق أو بدون محور.

(5) يتم جعل سطح الحشية والجزء الخلفي (سطح التحميل للتثبيت) متوازيين ضمن درجة واحدة. لتحقيق التوازي، يتم تنفيذ التوجيه وفقًا لمعيار MSS SP-9، دون تقليل السمك (t).

(6) لا تغطي معايير ANSI B16.5 الحافات القابلة للانزلاق فئة2500 ، حيث أن الحافات القابلة للانزلاق تكون حسب خيار الشركة المصنعة.
