  • Tee(1732264617967).jpg

تي

التوصيلة المستقيمة هي تركيب ثلاثي يستخدم لإنشاء اتصالات عمودية مع الأنبوب.
  • إسم المنتج： تي

الفئة:

تركيب الأنابيب

البريد الإلكتروني:

sales@pengdapipe.com

الحصول على عرض أسعار
أيضا مثل
  • وصف

  • الرسومات الفنية

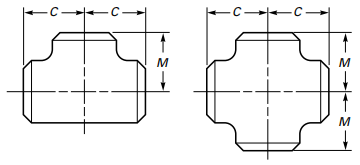

    الرسم القياسي للتي و الصليب المستقيم.

    التي المستقيم هو تركيب ثلاثي الاتجاهات يستخدم لإنشاء اتصالات عمودية مع الأنبوب. يأتي اسمه من تشابهه مع حرف T. الصليب المستقيم هو تركيب رباعي الاتجاهات يستخدم لإنشاء اتصالات عمودية مزدوجة مع الأنبوب. يشبه تقاطع الطرق. الخطوط التي تتصل بالمسار الرئيسي للأنبوب تعرف باسم "الفروع". وغالبًا ما يسمى المسار الرئيسي للأنبوب "الرأس". تشير كلمة "مستقيم" إلى أن جميع المخرجات الثلاثة (للتي) أو الأربعة (للصليب) هي بنفس حجم الأنبوب.

    الأبعاد

    NPSO.D
    مم
    بوصة    		C
    مم
    بوصة    		M
    مم
    بوصة
    1/221.3
    0.84    		25
    1.00    		25
    1.00
    3/426.7
    1.05    		29
    1.12    		29
    1.12
    133.4
    1.32    		38
    1.50    		38
    1.50
    1-1/442.2
    1.66    		48
    1.88    		48
    1.88
    1-1/248.3
    1.90    		57
    2.25    		57
    2.25
    260.3
    2.38    		64
    2.50    		64
    2.50
    2-1/273.0
    2.88    		76
    3.00    		76
    3.00
    388.9
    3.50    		86
    3.38    		86
    3.38
    3-1/2101.6
    4.00    		95
    3.75    		95
    3.75
    4114.3
    4.50    		105
    4.12    		105
    4.12
    5141.3
    5.56    		124
    4.88    		124
    4.88
    6168.3
    6.62    		143
    5.62    		143
    5.62
    8219.1
    8.62    		178
    7.00    		178
    7.00
    10273.0
    10.75    		216
    8.50    		216
    8.50
    12323.8
    12.75    		254
    10.00    		254
    10.00
    14355.6
    14.00    		279
    11.00    		279
    11.00
    16406.4
    16.00    		305
    12.00    		305
    12.00
    18457.0
    18.00    		343
    13.50    		343
    13.50
    20508.0
    20.00    		381
    15.00    		381
    15.00
    22559.0
    22.00    		419
    16.50    		419
    16.50
    24610.0
    24.00    		432
    17.00    		432
    17.00
    26660.0
    26.00    		495
    19.50    		495
    19.50
    28711.0
    28.00    		521
    20.50    		521
    20.50
    30762.0
    30.00    		559
    22.00    		559
    22.00
    32813.0
    32.00    		597
    23.50    		597
    23.50
    34864.0
    34.00    		635
    25.00    		635
    25.00
    36914.0
    36.00    		673
    26.50    		673
    26.50
    38965.0
    38.00    		711
    28.00    		711
    28.00
    401016.0
    40.00    		749
    29.50    		749
    29.50
    421067.0
    42.00    		762
    30.00    		711
    28.00
    441118.0
    44.00    		813
    32.00    		762
    30.00
    461168.0
    46.00    		851
    33.50    		800
    31.50
    481219.0
    48.00    		889
    35.00    		838
    33.00

    *NPS: حجم الأنبوب الاسمي؛ O.D: القطر الخارجي عند الحافة؛ C: من المركز إلى النهاية، التشغيل؛ M: من المركز إلى النهاية، المخرج.
