  • eblow.jpg
  • eblow1.jpg

الكوع

يتم استخدام الكوع عندما يتغير اتجاه الأنبوب.
  • إسم المنتج： الكوع

الفئة:

تركيب الأنابيب

البريد الإلكتروني:

sales@pengdapipe.com

الحصول على عرض أسعار
أيضا مثل
  • وصف

  • الرسومات الفنية

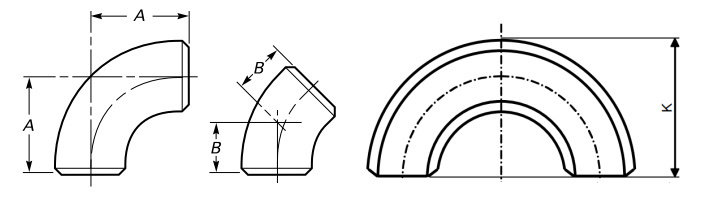

    رسم قياسي للزوايا الطويلة بزاوية 90° و 45°.

    تستخدم الزاوية عندما يتغير اتجاه الأنبوب. يمكن أن تدور الزوايا لأعلى أو لأسفل أو لليسار أو لليمين أو أي زاوية بينهما. تشير الزوايا الطويلة إلى الزوايا التي لها بعد من المركز إلى النهاية بمقدار 1.5D، والذي يساوي 1.5 × NPS بوحدة البوصة. يمكن تصنيف الزوايا الطويلة القياسية بشكل أكبر إلى 90° و 45° وفقًا لزاوية تغيير اتجاه التدفق.

    الأبعاد

    NPSO.D
    مم
    بوصة    		A
    مم
    بوصة    		B
    مم
    بوصة
    1/221.3
    0.84    		38
    1.50    		16
    0.62
    3/426.7
    1.05    		38
    1.50    		19
    0.75
    133.4
    1.32    		38
    1.50    		22
    0.88
    1-1/442.2
    1.66    		48
    1.88    		25
    1.00
    1-1/248.3
    1.90    		57
    2.25    		29
    1.12
    260.3
    2.38    		76
    3.00    		35
    1.38
    2-1/273.0
    2.88    		95
    3.75    		44
    1.75
    388.9
    3.50    		114
    4.50    		51
    2.00
    3-1/2101.6
    4.00    		133
    5.25    		57
    2.25
    4114.3
    4.50    		152
    6.00    		64
    2.50
    5141.3
    5.56    		190
    7.50    		79
    3.12
    6168.3
    6.62    		229
    9.00    		95
    3.75
    8219.1
    8.62    		305
    12.00    		127
    5.00
    10273.0
    10.75    		381
    15.00    		159
    6.25
    12323.8
    12.75    		457
    18.00    		190
    7.50
    14355.6
    14.00    		533
    21.00    		222
    8.75
    16406.4
    16.00    		610
    24.00    		254
    10.00
    18457.0
    18.00    		686
    27.00    		286
    11.25
    20508.0
    20.00    		762
    30.00    		318
    12.50
    22559.0
    22.00    		838
    33.00    		343
    13.50
    24610.0
    24.00    		914
    36.00    		381
    15.00
    26660.0
    26.00    		991
    39.00    		406
    16.00
    28711.0
    28.00    		1067
    42.00    		438
    17.25
    30762.0
    30.00    		1143
    45.00    		470
    18.50
    32813.0
    32.00    		1219
    48.00    		502
    19.75
    34864.0
    34.00    		1295
    51.00    		533
    21.00
    36914.0
    36.00    		1372
    54.00    		565
    22.25
    38965.0
    38.00    		1448
    57.00    		600
    23.62
    401016.0
    40.00    		1524
    60.00    		632
    24.88
    421067.0
    42.00    		1600
    63.00    		660
    26.00
    441118.0
    44.00    		1676
    66.00    		695
    27.38
    461168.0
    46.00    		1753
    69.00    		727
    28.62
    481219.0
    48.00    		1829
    72.00    		759
    29.88

    *NPS: حجم الأنبوب الاسمي؛ O.D: القطر الخارجي عند الحافة؛ A: من المركز إلى النهاية، زوايا 90 درجة؛ B: من المركز إلى النهاية، زوايا 45 درجة.
